一、先釐清：板金加工用治具，還是板金結構治具？
「板金治具」不是單一標準品名稱。工程與採購常用同一個詞描述不同需求，至少應先分成以下兩類：
| 比較項目 | 板金零件使用的治具 | 治具本體採板金結構 |
|---|---|---|
| 主要目的 | 定位、夾持、鎖附、貼合、檢查或搬運板金工件 | 用折彎、鎖附或焊接結構製作治具底座、外罩或機架 |
| 關鍵資料 | 工件圖、板厚、外觀面、公差、工序與受力 | 結構圖、載重、剛性、尺寸、表面處理與組裝方式 |
| 主要風險 | 工件變形、刮傷、定位不穩或方向放錯 | 結構變形、孔位累積誤差、共振或維修不便 |
| 驗收重點 | 重複定位、工件保護、操作及產出結果 | 尺寸、剛性、承載、裝配與介面 |
本文聚焦第一類：用於板金零件定位、組裝與檢查的客製治具。若需求是沖壓模具、折彎模具或治具機架本體，應另外確認加工範圍與責任界面，不能只用「板金治具」四個字直接報價。

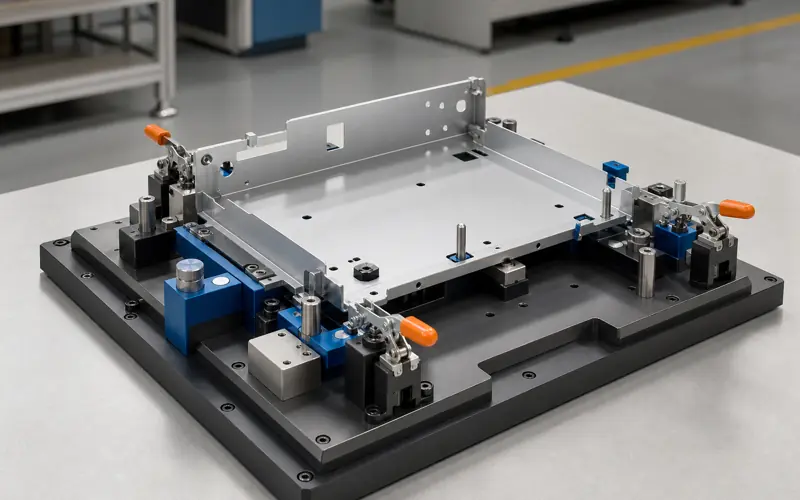

二、板金零件為什麼需要專用治具？
板金零件通常具有薄、彈性高、外觀面積大及折彎特徵多等特性。若只靠人員目視或手持定位，容易因放置方式、夾持位置與操作順序不同而產生差異。
- 定位不一致：孔、邊、折彎面或焊接件的累積誤差，使工件每次放置位置不同。
- 夾持變形：夾持力集中、方向不當或支撐不足，造成薄板翹曲或壓痕。
- 外觀損傷：金屬接觸面、毛邊或異物可能刮傷塗裝、陽極或外觀面。
- 方向混料：左右件、正反面或相似版本若無防呆，可能在後段才發現錯誤。
- 節拍不穩：反覆對位、重做與人工確認增加作業時間。
治具的功能不是單純「夾緊」，而是用可重複的方法建立基準、限制必要自由度、保護工件並支援下一個鎖附、貼合、量測或檢查動作。實際能改善多少，仍需以工件、製程與驗收數據確認。
三、設計與詢價前要提供哪些資料？
資料不完整時可以先討論，但報價、交期與結構判斷會保留較多待確認項目。建議把已知與未知資料分開列出，避免不同廠商用不同假設報價。
| 資料類別 | 建議提供內容 | 主要用途 |
|---|---|---|
| 產品圖面 | 2D／3D 圖、版本、板厚、材質、折彎與焊接狀態 | 確認外形、基準、干涉與公差 |
| 外觀與保護 | A 面、塗裝、膜材、不可接觸區與允許痕跡 | 選擇接觸面與保護材料 |
| 工站任務 | 定位後要鎖附、貼合、壓合、量測或檢查什麼 | 界定治具功能與工具空間 |
| 生產條件 | 預估產量、節拍、班次、換型與操作人數 | 評估手動、動力或模組化方案 |
| 現場介面 | 工作台、空間、電源、氣源、既有設備與安全要求 | 確認整合與安裝限制 |
| 驗收條件 | 樣品、操作次數、定位／尺寸判定、節拍與文件 | 建立共同交付標準 |
宜笙公開的服務項目與流程也將產品／測試需求、圖面與樣品、數量、時程及現場條件列為專案輸入；實際需要的資料仍依專案路徑確認。
四、定位基準怎麼選？
治具基準應對應產品圖面與後續工序真正使用的基準。只挑「方便碰到的孔」不一定正確，因為該孔可能公差較大、容易變形，或不是裝配與量測的功能基準。
- 先確認主基準面，再確認限制方向的次基準與第三基準。
- 若使用孔定位，確認孔徑公差、孔位公差、毛邊及插拔空間。
- 薄板或焊接件尺寸可能浮動，必要時評估浮動、彈性或可調定位。
- 避免同時用過多剛性定位點限制工件，造成放不進去、卡料或被迫變形。
- 定位元件應考慮磨耗與更換後的基準恢復方式。
確認功能基準與公差
確認工具與後段需求
限制必要方向
確認可放、可取、可重複
五、夾持如何避免變形與刮傷？
夾持力不是越大越好。板金件如果支撐不足，壓得越緊反而越容易翹曲、壓傷或改變尺寸。應先決定工件需要被限制的方向，再安排夾持點與支撐點。
- 夾持力盡量朝向支撐位置，避免在懸空區施力。
- 接觸面尺寸與形狀需配合工件剛性，降低局部應力。
- 外觀面可評估可更換軟墊、工程塑膠或其他保護介面。
- 壓塊、定位銷與底座應避免毛邊、突出螺絲及異物堆積。
- 若有彈性回復或批次差異，應透過樣品試作與重複操作確認，而非只看單片結果。
是否需要量化夾持力、增加感測或設計浮動機構，須依材料、板厚、工件幾何與工序負載評估，不能用單一通用數值套用所有產品。
六、手動、氣動、電動與模組化治具怎麼選？
| 方案 | 較適合情境 | 主要優點 | 需要確認 |
|---|---|---|---|
| 手動 | 試作、少量、多變或節拍要求較寬鬆 | 結構較單純、調整直觀 | 操作力、人體工學與人員差異 |
| 氣動 | 需要快速、重複夾持且現場有穩定氣源 | 動作快速、容易安排順序 | 壓力、速度、噪音、安全與維護 |
| 電動 | 需要可控位置、速度或與設備連動 | 控制彈性與資料整合潛力 | 電控、互鎖、程式與故障處理 |
| 模組化 | 多機種共線、需要頻繁換型 | 可共用底座或介面，縮短換型 | 共用邊界、換型防呆與重複定位 |
方案應依產量、節拍、換型頻率、現場能源、安全要求與維護能力選擇，不能只比較治具單價。若需要自動上下料、感測或設備連動，可連同自動化設備條件一起評估。
七、防呆、作業空間與換線怎麼規劃？
治具能固定產品，但若操作不順、工具碰不到或換型容易裝錯，仍會把問題移到下一個環節。設計評審時應把實際操作順序放進來：
- 左右件、正反面及版本差異是否能用機構或感測方式辨識。
- 工具、螺絲、膠材、量具或相機是否有足夠進入與退出空間。
- 操作員手部是否會進入夾持區，是否需要防護與互鎖。
- 工件是否容易取出，是否需設計頂出、把手或取料缺口。
- 換型零件能否防止裝反，換型後如何確認基準與功能恢復。
多機種需求可延伸閱讀模組測試治具如何支援多機種與快速換線；其中的共用平台、可換模組與防呆概念可作為規劃參考，但實際結構仍應依板金工件與工序重新評估。
八、從需求確認到製作驗證的流程
宜笙官網公開的專案流程包含需求釐清、圖面與介面確認、設計與方案確認、製作整合、驗證與交付；並列出機構設計、CNC 加工、配線、組裝及針點驗證等資源。對板金定位／組裝治具而言，可依下列方式展開：
- 需求釐清：確認工件、工序、目前問題、數量、節拍與現場限制。
- 圖面與介面確認：核對版本、基準、公差、外觀面、工具與設備介面。
- 方案評審：確認定位、夾持、防呆、換型、操作、安全與責任分工。
- 加工與組裝：依確認圖面製作零件、組裝機構及必要的控制／配線。
- 樣品驗證：用約定樣品與操作次數確認定位、外觀、功能與節拍。
- 交付：依報價與規格確認治具、備品、圖面、清單及驗收紀錄。
上述為建議流程，不代表每個專案都包含全部服務。是否只承作設計、加工、組裝或整合，需依現有圖面、責任介面與專案條件確認。可參考宜笙的環境與設備與服務流程。
九、板金治具如何驗收？
驗收不應只看「工件放得進去」。建議在設計前就約定樣品、次數、量測方式、節拍與文件，並將工件本身的批次差異納入判定。
| 驗收項目 | 建議確認方式 | 需事先約定 |
|---|---|---|
| 定位與重複性 | 多次上下料後量測關鍵位置或結果 | 基準、量測工具、樣品與允收值 |
| 工件保護 | 檢查外觀面、壓痕、刮傷與變形 | 外觀標準與可接觸區 |
| 操作與節拍 | 依標準作業完成取放、夾持、作業與退出 | 操作人員、流程、計時起訖點 |
| 功能與防呆 | 用正確／錯誤方向及不同版本進行確認 | 防呆範圍及異常反應 |
| 文件與交付 | 核對治具編號、圖面、零件、備品與紀錄 | 文件版本、數量與保密範圍 |
若需要更完整的驗收架構，可延伸閱讀測試治具怎麼驗收？Golden Sample、重複性與交付文件的 9 項標準。不同治具的判定項目仍須依用途調整。
FAQ｜板金定位與組裝治具常見問題
Q1：沒有完整加工圖，可以先評估板金治具嗎？
可以先提供現有 2D／3D 圖、樣品照片、工站任務與目前問題，初步確認需求缺口；正式設計、報價與製作依雙方確認的圖面版本及責任範圍進行。
Q2：薄板工件如何避免被夾具壓變形？
需從支撐位置、夾持方向、接觸面積、施力方式與工件公差一起評估，並以樣品進行多次上下料驗證；不能只靠降低或提高夾持力處理。
Q3：多個機種可以共用同一套治具嗎？
若產品具有可共用的基準、工站任務與設備介面，可評估共用底座加可換模組；但必須同時確認換型後的重複定位、防呆與驗收方式。
Q4：比較板金治具報價時，除了總價還要看什麼？
應比較設計與評審、加工件、標準件、保護材料、氣電控制、感測、防呆、組裝、驗證、文件、備品與現場服務是否採用相同範圍。
Q5：板金治具可以整合檢測或自動化嗎？
可依工站任務評估感測、量測、影像、氣電動作、資料紀錄或自動上下料；實際適用性與承作範圍仍須確認工件、節拍、設備介面及驗收條件。
